Pin Bush Coupling Details
جزئیات فنی کوپلینگ میل و پین/ پین بوش
ویژگی های کوپلینگ میل و پین
ساخته شده از چدن داکتیل مرغوب GS45
پین های کوپلینگ میل و پین فولادی و ضربه گیر از جنس لاستیک
امکان انتقال گشتاور بالا تا حدود 270000 نیوتن متر
ایده آل جهت جذب ارتعاشات و شوک های سیستم
جبران کننده نامیزانی زاویه ای، شعاعی و محوری
نام های دیگر آن در بازار: کوپلینگ پین بوش

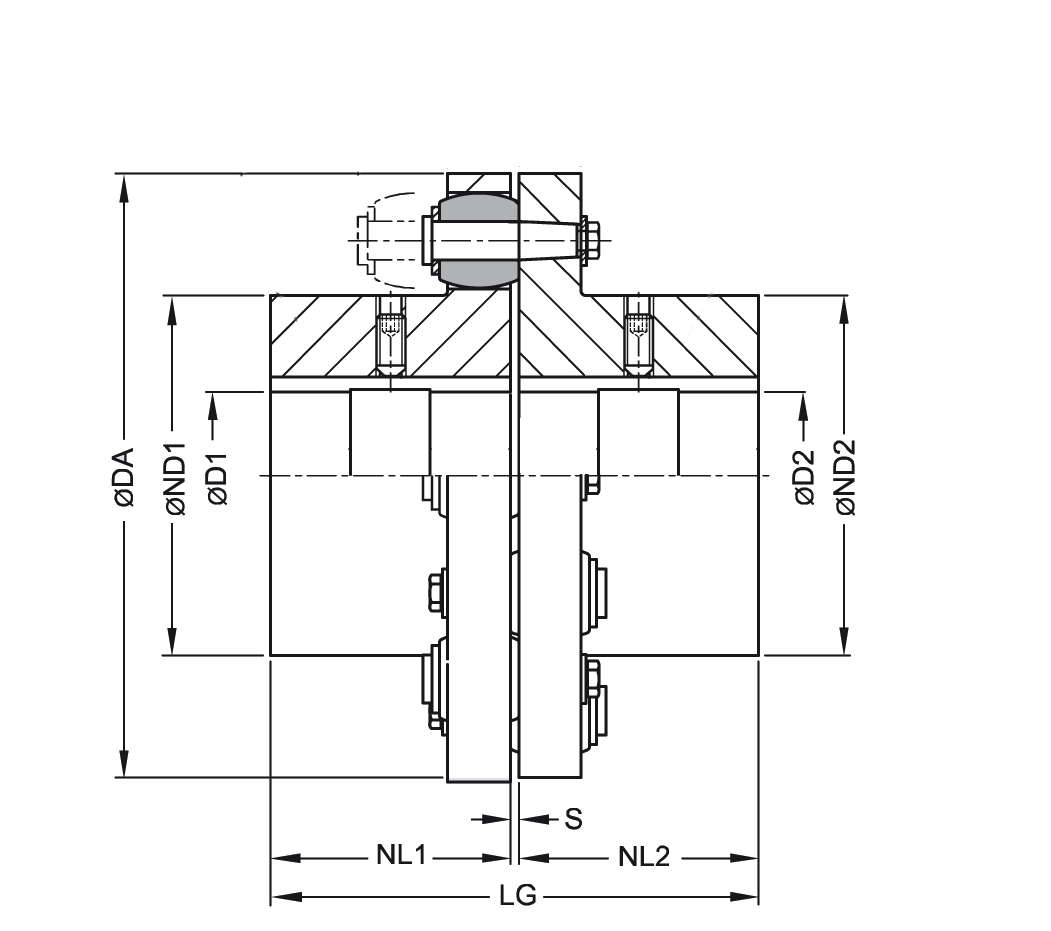

| Size | Tn | Nmax | D1 | D2 | DA | ND1 | ND2 | NL1 | NL2 | S | LG | ||
| N.m | rpm | min | max | min | max | ||||||||
| 145 | 500 | 5250 | - | 45 | - | 45 | 145 | 76 | 84 | 55 | 55 | 3 | 113 |
| 160 | 750 | 4650 | - | 50 | - | 50 | 160 | 85 | 92 | 60 | 60 | 3.5 | 123.5 |
| 180 | 950 | 4200 | - | 60 | - | 60 | 180 | 102 | 108 | 70 | 70 | 3.5 | 143.5 |
| 200 | 1300 | 3750 | - | 70 | - | 70 | 200 | 120 | 128 | 80 | 80 | 3.5 | 163.5 |
| 230 | 2200 | 3300 | - | 80 | - | 80 | 230 | 129 | 140 | 90 | 90 | 3.5 | 183.5 |
| 250 | 2750 | 3000 | - | 90 | - | 90 | 250 | 150 | 160 | 100 | 100 | 3.5 | 203.5 |
| 285 | 4300 | 2650 | 48 | 100 | 48 | 100 | 285 | 164 | 175 | 110 | 110 | 4.5 | 224.5 |
| 320 | 5500 | 2350 | 55 | 110 | 55 | 110 | 320 | 180 | 192 | 125 | 125 | 4.5 | 254.5 |
| 360 | 7800 | 2100 | 65 | 120 | 65 | 120 | 360 | 200 | 210 | 140 | 140 | 4.5 | 284.5 |
| 400 | 12500 | 2050 | 75 | 140 | 75 | 140 | 400 | 230 | 230 | 160 | 160 | 4.5 | 324.5 |
| 450 | 18500 | 1800 | 85 | 160 | 85 | 160 | 450 | 260 | 260 | 180 | 180 | 5.5 | 365.5 |
|
|
|
