کوپلینگ الاستیک

کوپلینگ راتــا تیپ روتکس

    شما اینجا هستید:
  1. خانه
  2. محصولات
  3. کوپلینگ انعطاف پذیر
  4. کوپلینگ راتــا تیپ روتکس

    Rotex Coupling Details

    جزئیات فنی کوپلینگ تیپ روتکس

    ویژگی های کوپلینگ روتکس

    ساخته شده از چدن داکتیل مرغوب GS45

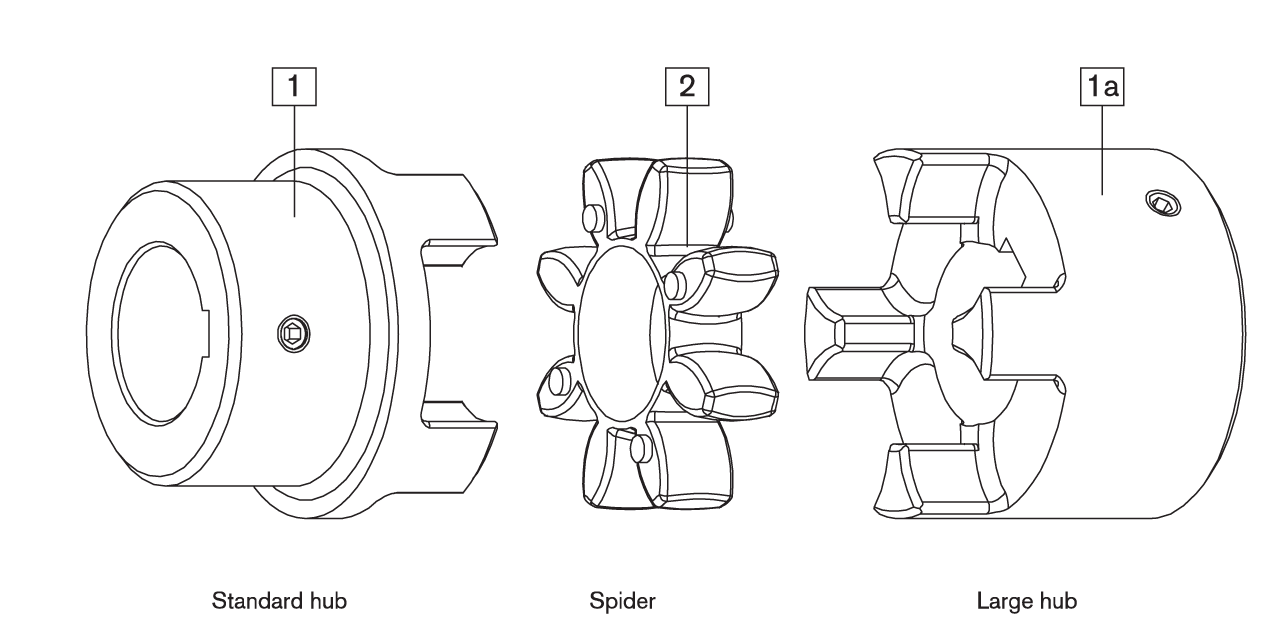

    دارای رابط میانی/ اسپایدر  با جنس پلی یورتان مرغوب

    تحمل گشتاور بالا نسبت به اندازه کوچک و وزن کم

    ایده آل جهت جذب ارتعاشات و شوک های سیستم

    گستره مجاز اعمال گشتاور از 19 الی 62000 نیوتن متر

     نام های دیگر آن در بازار: کوپلینگ پنجه ای، کوپلینگ خورشیدی، جاو کوپلینگ

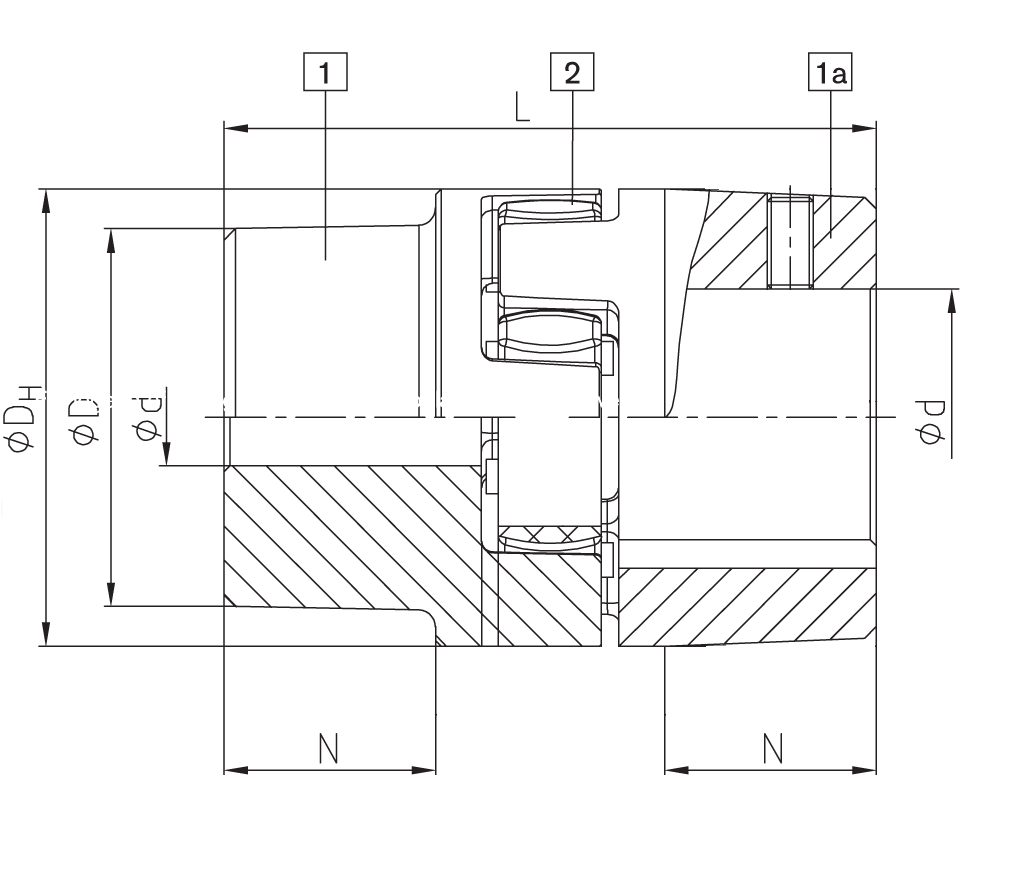

    کوپلینگ روتکس

    کوپلینگ تیپ روتکس
    Size Tn Nmax D1 D2 DA ND1 ND2 NL1 NL2 S2 S DZ LG
      N.m rpm min max min max
    80 60 6000 - 30 - 32 80 80 55 30 45 5 100 51 175
                              140   215
    95 100 5500 - 42 - 42 95 76 70 35 45 5 100 63 180
                              140   220
    110 160 5300 - 48 - 48 110 86 80 40 50 5 100 73 190
                          50   140   230
                          60   180   280
    125 240 5100 - 55 - 55 125 100 90 50 50 5 100 85 200
                          50   140   240
                          60   180   290
                          70   200   320
                          80   250   380
    140 360 4900 - 60 - 60 140 100 100 55 65 5 100 91 220
                          65   140   260
                          65   180   300
                          65   200   320
                          80   250   350
    160 560 4250 - 65 - 65 160 108 108 60 70 6 100 111 230
                          70   140   270
                          70   180   310
                          70   200   330
                          80   250   390
    180 880 3800 - 75 - 75 180 125 125 70 80 6 140 131 290
                              180   330
                              200   350
                              250   400
    200 1340 3400 - 85 - 85 200 140 140 80 90 6 140 144 310
                              180   350
                              200   370
                              250   420
    225 2000 3000 - 90 - 90 225 150 150 90 100 6 140 169 330
                              180   370
                              200   390
                              250   440
    250 2800 2750 46 100 46 100 250 165 165 100 110 8 180 185 390
                              200   410
                              250   460
    280 3900 2450 49 110 51 110 280 180 180 110 120 8 250 215 480

    Download PDF               Download 3D







    180

    -

    D60

    -

    D70

    -

    200

    -

    H





    5



    4



    3



    2



    1



    DBSE (Distance Between Shafts End) -5
    S for H type *
    blank for other types *









    Drive Shaft Diameter 3-D1:
    Driven Shaft Diameter 4-D2:










    Product -1
    N-Eupex type B KB:
    N-Eupex type H H:
    Rotex Elastic Coupling Rotex:
    Rupex Elastic Coupling RWN:
    Size  2-
