کوپلینگ الاستیک

کوپلینگ راتــا تیپ H

H Type Coupling Details

جزئیات فنی کوپلینگ تیپ H

ویژگی های کوپلینگ تیپ H

ساخته شده از چدن داکتیل مرغوب GS45

دارای لاستیک های لقمه ای ضد سایش و ضد روغن

انعطاف پذیر با خرابی امن و امکان بکارگیری برای اتصال محور ها با ناهمراستایی مجاز

مناسب برای اتصالات ساده و مرکب در تجهیزات متشکل از سه بخش مونتاژی

گستره مجاز اعمال گشتاور از 19 الی 62000 نیوتن متر

مناسب جهت استفاده در محفظه های بسته (غرق در روغن)

طول اسپیسر علاوه بر اندازه استاندارد خود می تواند به سفارش مشتری باشد

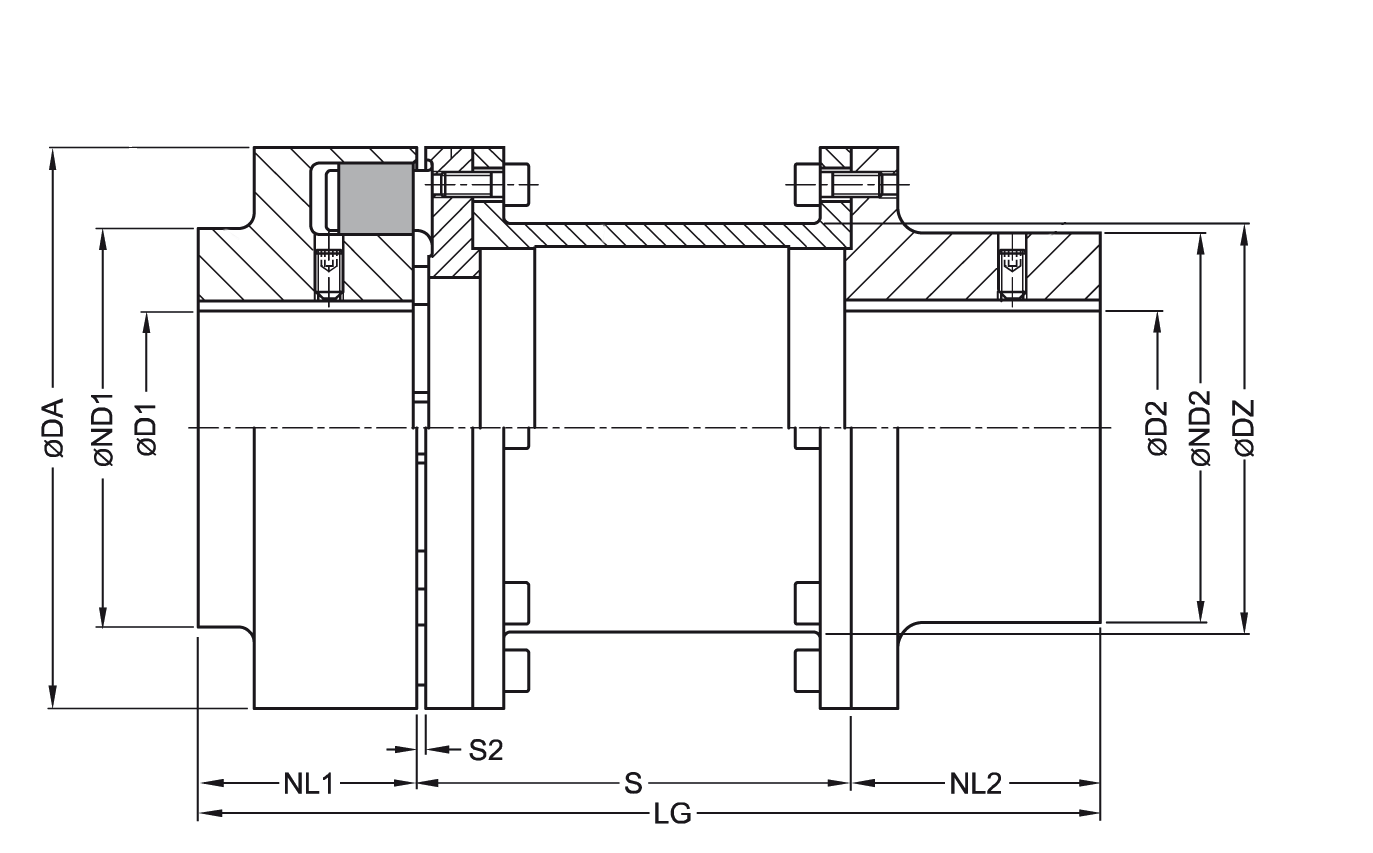

کوپلینگ تیپ H
Size Tn Nmax D1 D2 DA ND1 ND2 NL1 NL2 S2 S DZ LG
N.m rpm min max min max
80 60 6000 - 30 - 32 80 80 55 30 45 5 100 51 175
140 215
95 100 5500 - 42 - 42 95 76 70 35 45 5 100 63 180
140 220
110 160 5300 - 48 - 48 110 86 80 40 50 5 100 73 190
50 140 230
60 180 280
125 240 5100 - 55 - 55 125 100 90 50 50 5 100 85 200
50 140 240
60 180 290
70 200 320
80 250 380
140 360 4900 - 60 - 60 140 100 100 55 65 5 100 91 220
65 140 260
65 180 300
65 200 320
80 250 350
160 560 4250 - 65 - 65 160 108 108 60 70 6 100 111 230
70 140 270
70 180 310
70 200 330
80 250 390
180 880 3800 - 75 - 75 180 125 125 70 80 6 140 131 290
180 330
200 350
250 400
200 1340 3400 - 85 - 85 200 140 140 80 90 6 140 144 310
180 350
200 370
250 420
225 2000 3000 - 90 - 90 225 150 150 90 100 6 140 169 330
180 370
200 390
250 440
250 2800 2750 46 100 46 100 250 165 165 100 110 8 180 185 390
200 410
250 460
280 3900 2450 49 110 51 110 280 180 180 110 120 8 250 215 480

180

-

D60

-

D70

-

200

-

H

5

4

3

2

1

DBSE (Distance Between Shafts End) -5
S for H type *
blank for other types *
Drive Shaft Diameter 3-D1:
Driven Shaft Diameter 4-D2:
Product -1
N-Eupex type B KB:
N-Eupex type H H:
Rotex Elastic Coupling Rotex:
Rupex Elastic Coupling RWN:
Size 2-
