کوپلینگ الاستیک

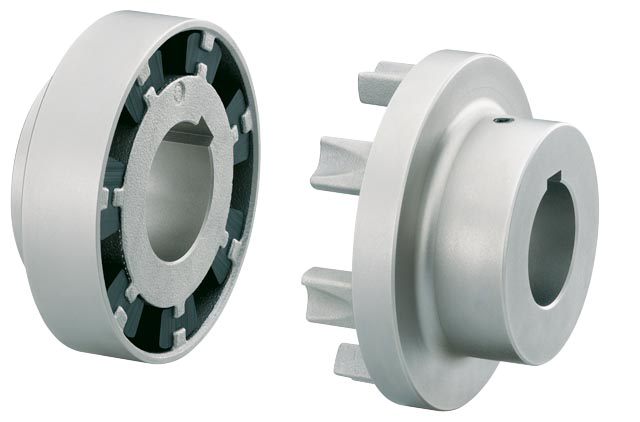

کوپلینگ راتــا KB

KB Coupling Details

جزئیات فنی کوپلینگ KB

ویژگی های کوپلینگ KB

ساخته شده از چدن داکتیل مرغوب GS45

دارای لاستیک های لقمه ای ضد سایش و ضد روغن

انعطاف پذیر با خرابی امن و امکان بکارگیری برای اتصال محور ها با ناهمراستایی مجاز

مناسب برای اتصالات ساده و مرکب در تجهیزات متشکل از سه بخش مونتاژی

گستره مجاز اعمال گشتاور از 19 الی 62000 نیوتن متر

مناسب جهت استفاده در محفظه های بسته (غرق در روغن)

کوپلینگ KB
Size Tn Nmax D1 D2 DA ND1 ND2 NL1 NL2 S LG
  N.m rpm min max min max
80 60 6000 - 30 - 38 80 80 68 30 30 3 63
95 100 5500 - 42 - 42 95 76 76 35 35 3 73
110 160 5300 - 48 - 48 110 86 86 40 40 3 83
125 240 5100 - 55 - 55 125 100 100 50 50 3 103
140 360 4900 - 60 - 60 140 100 100 55 55 3 113
160 560 4250 - 65 - 65 160 108 108 60 60 4 124
180 880 3800 - 75 - 75 180 125 125 70 70 4 144
200 1340 3400 - 85 - 85 200 140 140 80 80 4 164
225 2000 3000 - 90 - 90 225 150 150 90 90 4 184
250 2800 2750 46 100 46 100 250 165 165 100 100 5.5 205.5
280 3900 2450 49 110 54 110 280 180 180 110 110 5.5 225.5

Download PDF               Download 3D







180

-

D60

-

D70

-

200

-

H





5



4



3



2



1



DBSE (Distance Between Shafts End) -5
S for H type *
blank for other types *









Drive Shaft Diameter 3-D1:
Driven Shaft Diameter 4-D2:










Product -1
N-Eupex type B KB:

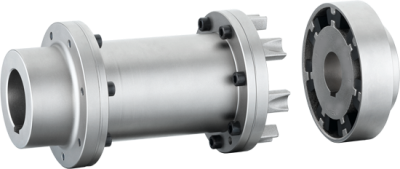

N-Eupex type H H:
Rotex Elastic Coupling Rotex:
Rupex Elastic Coupling RWN:
Size  2-
